Инженерная анатомия насосной станции: глубокий технический разбор конструктивных узлов и систем управления
Современная насосная станция (НС) представляет собой не просто совокупность гидравлических машин, а сложный инженерный комплекс, где каждый элемент жестко детерминирован требованиями надежности, энергоэффективности и ремонтопригодности. Для проектировщика или главного инженера предприятия понимание компоновочных решений и функционального назначения каждого узла является критически важным фактором при расчете жизненного цикла объекта. Вне зависимости от назначения — будь то станция второго подъема, КНС или установка пожаротушения — архитектура системы строится на принципах избыточности и автоматизации.

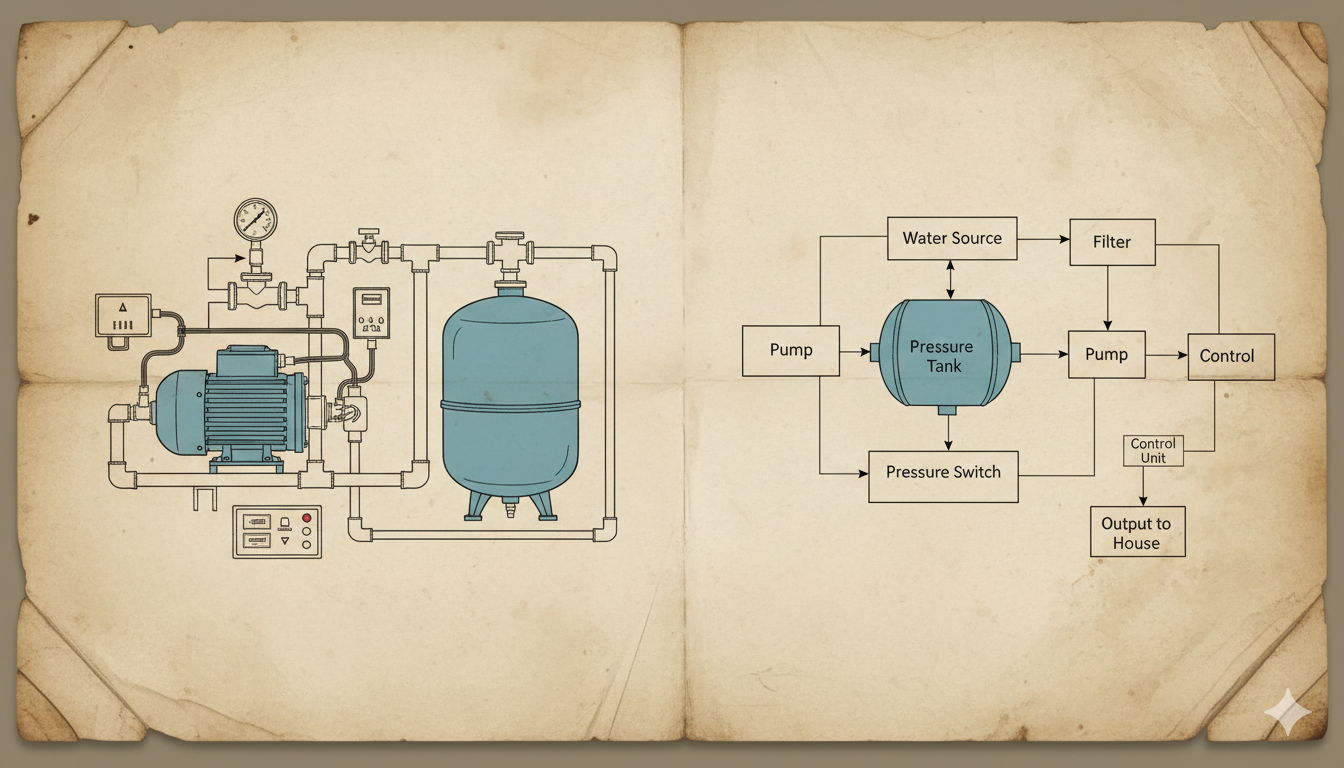

Силовое оборудование: гидравлическое ядро системы
Основой любой станции являются насосные агрегаты. Их выбор диктуется расчетной точкой (расход и напор) и физико-химическими свойствами перекачиваемой среды. В промышленном секторе наиболее востребованы центробежные насосы: вертикальные многоступенчатые для систем повышения давления или горизонтальные консольные для магистральных линий. Ключевым параметром здесь выступает не только КПД в рабочей точке, но и кавитационный запас (NPSH), который определяет стабильность работы при изменении условий всасывания.
Проектирование силовой части обязательно подразумевает резервирование по схеме N+1 или N+2. Это гарантирует сохранение расчетной производительности при выходе из строя одного из агрегатов или проведении планового технического обслуживания. Важно учитывать, что при параллельной работе насосов их характеристики должны быть идентичны, чтобы избежать гидравлического перекоса и работы одного из устройств в зоне низкого КПД или, что хуже, за пределами рабочей кривой.
Технологическая обвязка и гидравлические коммуникации
Трубопроводная обвязка внутри станции — это артерии системы, где критическое значение имеет скорость движения жидкости. Для напорных линий оптимальным считается диапазон 1,5–2,5 м/с, что позволяет минимизировать гидравлические потери и избежать избыточного шума. Материал исполнения выбирается исходя из коррозионной активности среды: от углеродистой стали с антикоррозийным покрытием до нержавеющей стали марок AISI 304/316 или высокопрочного чугуна с шаровидным графитом (ВЧШГ).
Запорно-регулирующая арматура обеспечивает возможность секционирования системы. В состав обвязки обязательно входят обратные клапаны, предотвращающие обратный ток жидкости и защищающие насосы от гидроударов при внезапной остановке. Использование дисковых затворов с электроприводами позволяет интегрировать управление потоками в общую систему АСУ ТП. Также неотъемлемой частью являются вибровставки (гибкие вставки), которые демпфируют передачу механических вибраций от работающих двигателей на стационарные трубопроводы, предотвращая усталостное разрушение металла и ослабление фланцевых соединений.
Контрольно-измерительные приборы и автоматизация
Современная насосная станция невозможна без интеллектуального управления. Шкаф управления (ШУ) является «мозгом» системы, обеспечивающим логику работы агрегатов, их чередование для равномерной наработки моточасов и защиту от аварийных режимов. Применение частотно-регулируемых приводов (ЧРП) позволяет не только экономить до 30–50% электроэнергии, но и осуществлять плавный пуск, исключая динамические нагрузки на сеть и механику.
Для корректного функционирования автоматики станция оснащается комплексом датчиков. В минимальный набор входят датчики давления на входе и выходе (для контроля сухого хода и поддержания заданного напора), датчики температуры обмоток двигателей и вибрации (для предиктивной диагностики). В КНС критическую роль играют датчики уровня — поплавковые, ультразвуковые или гидростатические. Интеграция по протоколам Modbus RTU/TCP или Profinet позволяет удаленно мониторить состояние станции в режиме реального времени через SCADA-систему предприятия.
Основные компоненты системы управления и электроснабжения:
-
Частотно-регулируемые преобразователи (ЧРП) — обеспечивают прецизионное поддержание технологических параметров и защиту двигателей.
-
Программируемые логические контроллеры (ПЛК) — реализуют алгоритмы управления, включая сценарии аварийного переключения и диспетчеризацию.
-
Устройства защиты и коммутации — автоматические выключатели, контакторы и реле контроля фаз, предотвращающие повреждение оборудования при проблемах с электросетью.
-
Панель оператора (HMI) — локальный интерфейс для визуализации процессов, настройки уставок и просмотра журнала аварий.
-
Система бесперебойного питания — необходима для поддержания работоспособности контроллеров и передачи данных при потере основного ввода.
Корпусные решения и строительная часть
Конструктивное исполнение станции зависит от места размещения и климатических условий. В последние десятилетия наметился тренд на использование комплектных насосных станций (КНС) в корпусах из стеклопластика или полипропилена. Эти материалы инертны к агрессивным средам и имеют срок службы более 50 лет. Для наземных станций часто применяются блочно-модульные здания из сэндвич-панелей, оснащенные системами отопления, вентиляции и освещения.
Особое внимание уделяется фундаментному основанию. Насосные агрегаты создают значительные динамические нагрузки, поэтому фундамент должен обладать достаточной массой и жесткостью. При подземном размещении (особенно в случае с КНС) критически важен расчет на всплытие. Пригрузочная плита и анкерное крепление корпуса должны компенсировать выталкивающую силу грунтовых вод, что является частой точкой контроля при прохождении экспертизы проекта.
Вспомогательные инженерные системы
Эксплуатационная надежность станции обеспечивается не только основными узлами, но и периферийным оборудованием. Система вентиляции рассчитывается исходя из необходимости удаления избыточного тепла от работающих электродвигателей и обеспечения кратности воздухообмена для обслуживающего персонала. В канализационных станциях вентиляция должна быть взрывозащищенного исполнения и обеспечивать удаление вредных газов (метан, сероводород).
Для проведения ремонтных работ внутри станции предусматриваются грузоподъемные механизмы — тали или кран-балки. Это позволяет оперативно демонтировать тяжелые узлы без привлечения внешней спецтехники. Также важным элементом является дренажная система (приямок с погружным насосом), предназначенная для удаления утечек через уплотнения или при проведении регламентных сливов из трубопроводов. Грамотное проектирование этих «второстепенных» элементов напрямую влияет на среднее время восстановления (MTTR) системы после отказа.
Заключение и системный подход
Проектирование и эксплуатация насосной станции требуют комплексного подхода, где гидравлика, электрика и автоматизация работают как единое целое. Ошибка в подборе диаметра трубопровода может свести на нет преимущества высокоэффективного насоса, а отсутствие качественной фильтрации на входе приведет к преждевременному износу торцевых уплотнений. Для главного инженера важно рассматривать станцию не как набор закупленных позиций, а как единый технологический цикл. Только при детальном анализе каждого компонента — от материала рабочего колеса до протокола передачи данных в диспетчерскую — можно гарантировать бесперебойную работу объекта в долгосрочной перспективе.
