Проектирование и реализация узла водоснабжения: технический регламент подключения насосных станций
Обеспечение бесперебойного водоснабжения объекта требует не просто наличия оборудования, а грамотного инженерного подхода к его интеграции в общую систему. Насосная станция представляет собой комплексный агрегат, где стабильность работы зависит от точности гидравлической обвязки, корректности настройки автоматики и соблюдения физических законов всасывания. Для главного инженера или проектировщика важно понимать, что любая ошибка на этапе монтажа приводит к кавитационному износу, гидроударам и преждевременному выходу электродвигателя из строя.
Процесс подключения начинается с анализа гидравлических параметров источника и конечных точек потребления. Ключевым фактором здесь выступает NPSH (Net Positive Suction Head) — допустимый кавитационный запас насоса. Если расстояние от зеркала воды до всасывающего патрубка превышает расчетные значения, система столкнется с падением производительности и разрушением крыльчатки. Поэтому выбор локации для установки станции должен минимизировать длину всасывающей магистрали и количество поворотных фитингов, создающих дополнительное сопротивление.
Подготовка фундамента и выбор места установки
Технически грамотное размещение станции предполагает наличие сухого, вентилируемого помещения с температурой не ниже +5°C. Основание под агрегат должно быть жестким и массивным, чтобы эффективно гасить вибрации, возникающие при пуске и работе центробежного насоса. Оптимальным решением является бетонный подиум, отделенный от основных конструкций здания виброгасящими прокладками. Анкерное крепление рамы станции к основанию исключает смещение узлов обвязки, которое могло бы привести к разгерметизации резьбовых соединений.
При проектировании узла необходимо предусмотреть технологические зазоры (не менее 0,5 метра) со всех сторон оборудования для проведения регламентных работ: замены мембраны гидроаккумулятора, настройки реле давления или демонтажа обратного клапана. Особое внимание уделяется звукоизоляции, так как резонансные шумы по трубопроводам могут передаваться в жилые или рабочие зоны объекта.
Инженерные особенности всасывающей магистрали
Всасывающая линия — наиболее критичный участок системы. Основное правило: диаметр трубы всаса никогда не должен быть меньше диаметра входного патрубка насоса. Чаще всего используется труба ПНД (полиэтилен низкого давления) диаметром 32 или 40 мм. Важно обеспечить постоянный уклон трубы от насоса к источнику (не менее 1 см на погонный метр), чтобы исключить образование воздушных пробок, которые блокируют работу самовсасывающих эжекторов.
На нижнем конце трубы, погруженном в источник, обязательна установка донного фильтра с обратным клапаном. Это удерживает столб воды в системе при остановке двигателя, предотвращая «сухой ход». Глубина погружения должна составлять не менее 30–50 см от дна, чтобы избежать засасывания абразивных частиц (песка, ила), и не менее 1 метра от зеркала воды для предотвращения захвата воздуха при образовании воронки.

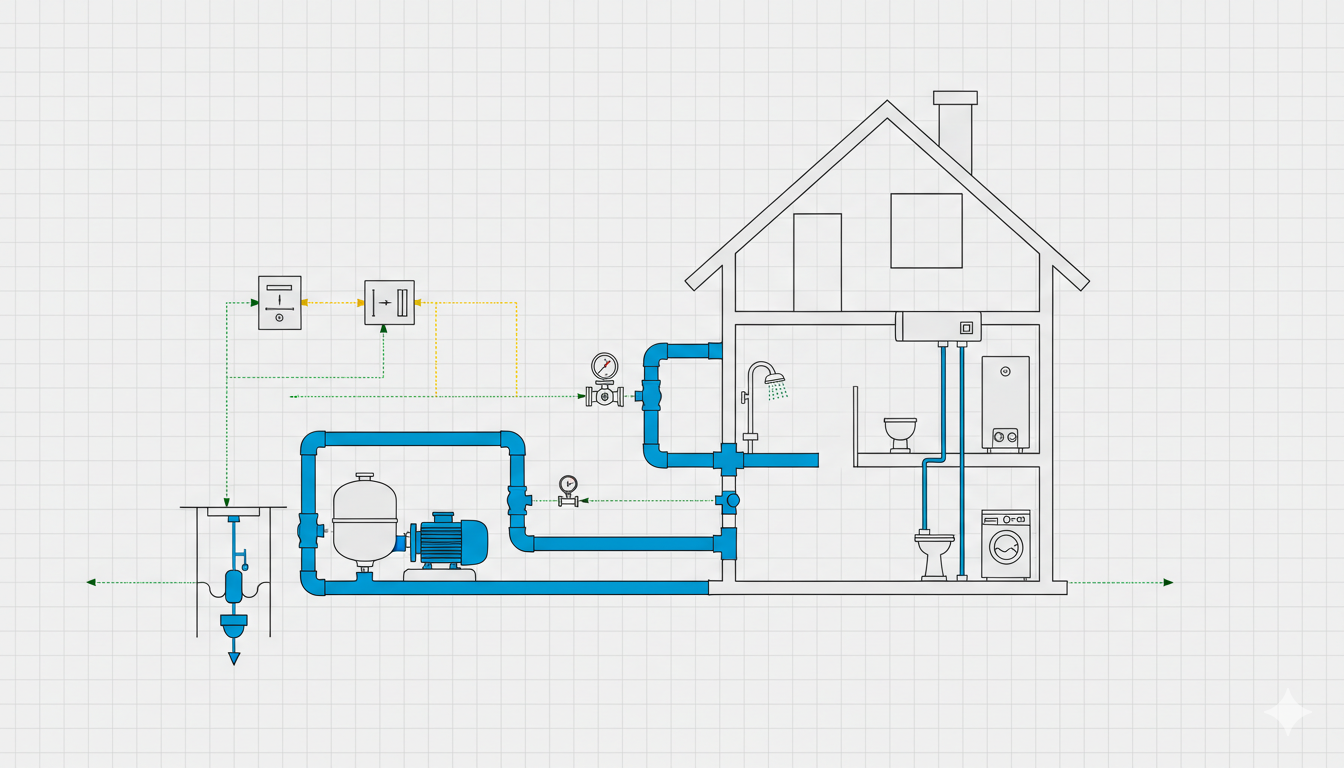

Алгоритм сборки и интеграции узлов системы
Последовательность монтажа определяет долговечность соединений и удобство эксплуатации. Профессиональный монтаж подразумевает использование разъемных соединений типа «американка» на входе и выходе станции, что позволяет демонтировать агрегат без разбора всей магистрали. Ниже представлен технический порядок действий при сборке узла:
-
Монтаж всасывающей линии: установка донного клапана, прокладка трубы в траншее ниже уровня промерзания грунта и герметичный ввод в помещение.
-
Сборка входного узла: установка сетчатого фильтра грубой очистки перед насосом для защиты гидравлической части от механических примесей.
-
Подключение напорной магистрали: установка запорной арматуры (шарового крана) сразу после насоса для возможности локализации станции.
-
Интеграция гидроаккумулятора: проверка давления в воздушной камере бака, которое должно быть на 10% ниже давления включения насоса.
-
Электрическая коммутация: подключение через выделенную линию с обязательным использованием УЗО и автоматического выключателя соответствующего номинала.
-
Первичный залив системы: заполнение насосной камеры и всасывающей трубы водой через специальное заливное отверстие до полного вытеснения воздуха.
Гидравлическая обвязка и напорная линия
Напорная часть системы распределяет ресурс по объекту. Для минимизации гидравлических потерь рекомендуется использовать трубы с гладкой внутренней поверхностью (полипропилен, сшитый полиэтилен). В схему обвязки после насоса целесообразно включить манометр и реле давления, если они не встроены в станцию заводским способом. Важным элементом является установка байпасной линии, которая позволит подавать воду в обход станции (например, при наличии достаточного давления в центральной сети или при проведении ремонта).
При использовании станции в многоэтажных зданиях необходимо учитывать статический напор. Каждый метр подъема съедает 0,1 бар давления. Если расчетное давление в системе составляет 3 бара, а точка водоразбора находится на высоте 10 метров, реальное давление у потребителя составит около 2 бар без учета динамических потерь на трение. Эти расчеты должны быть отражены в исполнительной документации проекта.
Настройка автоматики и пусконаладка
Корректная работа станции невозможна без прецизионной настройки реле давления. Заводские установки (обычно 1.4 бар на включение и 2.8 бар на выключение) не всегда оптимальны для конкретных условий. Регулировка осуществляется двумя пружинами: большой (задает порог включения) и малой (задает дельту между включением и выключением). Оптимальный дифференциал составляет 1.2–1.5 бар. Слишком малая дельта приведет к частому тактованию насоса, что перегревает обмотки двигателя, а слишком большая — к дискомфортным перепадам напора в кранах.
Особое внимание следует уделить защите от «сухого хода». Если источник обладает низким дебитом, стандартного реле давления недостаточно. В таких случаях устанавливается датчик протока или электронный контроллер, который отключит питание при отсутствии воды в камере. Это критически важно для станций с пластиковыми диффузорами, которые деформируются при перегреве в течение нескольких минут работы без охлаждения перекачиваемой жидкостью.
Эксплуатационный регламент и контроль соединений
После завершения монтажа проводится опрессовка системы максимальным рабочим давлением. Все резьбовые соединения проверяются на микропротечки. В качестве уплотнителя для металлических резьб рекомендуется использовать анаэробные герметики или сантехнический лен с пастой, так как ФУМ-лента может не обеспечить надежной фиксации при вибрационных нагрузках.
Инженер службы эксплуатации должен контролировать давление воздуха в гидроаккумуляторе не реже одного раза в квартал. Падение давления в воздушной камере приводит к тому, что насос начинает включаться при каждом открытии крана, что сокращает ресурс мембраны и пускового конденсатора. Правильно спроектированная и подключенная насосная станция способна отработать без капитального ремонта 7–10 лет, обеспечивая стабильные гидравлические показатели объекта в автоматическом режиме.
