Физика центробежной силы: детальный технический разбор устройства и гидравлических процессов в насосном оборудовании
В современной промышленной гидродинамике центробежные насосные агрегаты занимают доминирующее положение, обеспечивая перемещение жидкостей в самых разных технологических циклах — от водоснабжения и отопления до перекачки агрессивных химических сред и нефтепродуктов. Для инженера-проектировщика понимание внутренней механики этих машин является критически важным фактором при расчете гидравлических систем. Эффективность системы зависит не только от паспортных характеристик насоса, но и от того, насколько точно условия эксплуатации соответствуют физическим принципам, заложенным в конструкцию оборудования.
Преобразование энергии: от вращения вала к статическому давлению
Принцип действия центробежного насоса базируется на передаче кинетической энергии от вращающегося элемента (рабочего колеса) к потоку жидкости. В отличие от объемных насосов, где перемещение происходит за счет изменения объема рабочей камеры, здесь процесс носит динамический характер. Основной цикл трансформации энергии можно разделить на два этапа: сообщение жидкости высокой скорости и последующее преобразование динамического напора в статический.

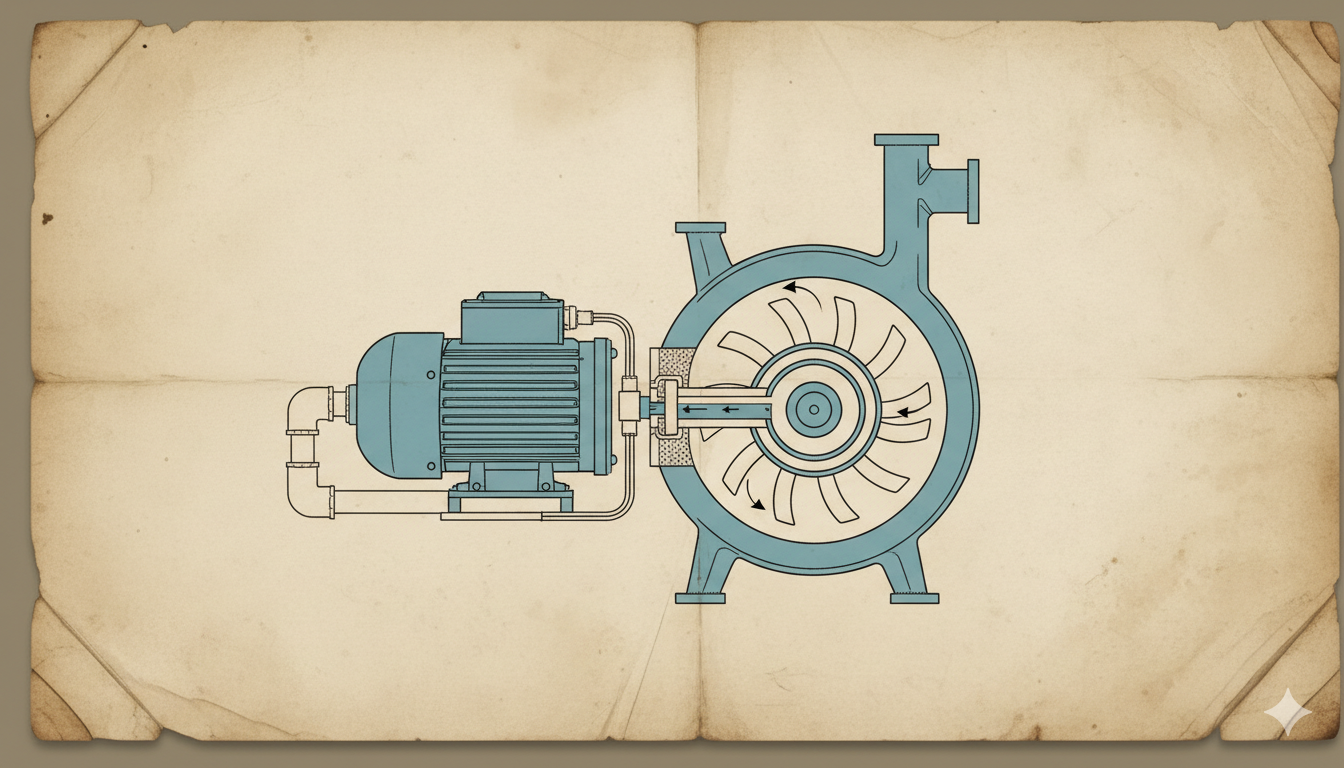

Когда электродвигатель приводит во вращение вал насоса, лопатки рабочего колеса воздействуют на частицы жидкости, заставляя их двигаться по сложным траекториям. Под действием центробежной силы жидкость отбрасывается от центра (области всасывания) к периферии колеса. В этот момент создается разрежение в зоне ступицы, что обеспечивает непрерывный приток новой порции среды из всасывающего трубопровода под действием атмосферного или избыточного давления в резервуаре.
Важнейшим аспектом является работа спирального отвода (улитки). Геометрия корпуса насоса спроектирована таким образом, что площадь поперечного сечения канала постепенно увеличивается по направлению к нагнетательному патрубку. Согласно уравнению Бернулли, при расширении потока скорость жидкости падает, а давление возрастает. Таким образом, высокая кинетическая энергия, полученная жидкостью на выходе из лопаток, преобразуется в потенциальную энергию давления, необходимую для преодоления гидравлического сопротивления системы и подъема жидкости на заданную высоту.
Кинематика потока в межлопаточном пространстве
Движение жидкости внутри рабочего колеса описывается параллелограммом скоростей. Оно состоит из относительного движения вдоль лопаток и переносного движения вместе с самим колесом. Проектировщику важно учитывать угол выхода лопаток: большинство промышленных центробежных насосов оснащаются лопатками, загнутыми назад. Такая конфигурация обеспечивает более стабильную характеристику и более высокий коэффициент полезного действия (КПД) в широком диапазоне подач, хотя и дает несколько меньший напор по сравнению с лопатками, загнутыми вперед.
Конструктивная база: ключевые узлы и их функциональное назначение
Надежность насосного агрегата определяется качеством исполнения его основных компонентов и точностью их сопряжения. Каждый узел выполняет специфическую задачу, направленную на минимизацию гидравлических и механических потерь.
-
Рабочее колесо (импеллер) — главный рабочий орган, который может иметь закрытую, полуоткрытую или открытую конструкцию в зависимости от вязкости и чистоты перекачиваемой среды.
-
Спиральный корпус (улитка) — литая деталь, выполняющая роль диффузора для преобразования скоростного напора в статическое давление.
-
Вал насоса — передает крутящий момент от привода к рабочему колесу, требуя прецизионной балансировки для исключения вибраций.
-
Подшипниковые узлы — воспринимают радиальные и осевые нагрузки, возникающие при работе гидравлической части.
-
Уплотнение вала (сальниковое или торцевое) — обеспечивает герметичность корпуса в месте выхода вала, предотвращая утечки теплоносителя или попадание воздуха в зону разрежения.
-
Щелевые уплотнения — минимизируют переток жидкости из зоны высокого давления (на выходе из колеса) обратно в зону всасывания, что напрямую влияет на объемный КПД.
Особое внимание инженеры уделяют материалам проточной части. Для нейтральных сред применяется чугун или углеродистая сталь, однако при работе с агрессивными химикатами или морской водой стандартом становится использование нержавеющих сталей, дуплексных сплавов или полимерных футеровок. Выбор материала напрямую коррелирует с расчетным сроком службы оборудования и межремонтным интервалом.
Гидравлические характеристики и рабочая точка системы
Для главного инженера предприятия ключевым инструментом является график зависимости напора (H) от подачи (Q). Эта кривая наглядно показывает возможности насоса при различных режимах эксплуатации. Однако насос не работает сам по себе — он является частью системы, имеющей свою характеристику сопротивления. Точка пересечения кривой насоса и кривой системы называется рабочей точкой.
Проектирование должно быть выполнено таким образом, чтобы рабочая точка находилась в зоне максимального КПД (BEP — Best Efficiency Point). Длительная эксплуатация насоса со значительным отклонением от этой зоны (как в сторону малых, так и в сторону чрезмерных подач) ведет к резкому снижению ресурса. При малых подачах возникают радиальные силы, вызывающие прогиб вала и преждевременный износ уплотнений. При избыточных подачах резко возрастает риск возникновения кавитации.
Влияние вязкости и плотности среды
Стоит помнить, что стандартные характеристики насосов в каталогах приводятся для воды. Если проектируемая система предназначена для перекачки более вязких жидкостей, необходимо вносить корректировки. Повышенная вязкость приводит к росту дисковых потерь трения, что снижает напор и КПД, одновременно увеличивая потребляемую мощность на валу. Плотность же жидкости не влияет на развиваемый напор в метрах, но прямо пропорционально изменяет давление в паскалях и потребляемую мощность двигателя.
Эксплуатационные риски: кавитация и кавитационный запас (NPSH)
Одной из самых сложных проблем при эксплуатации центробежных насосов является кавитация. Это процесс образования пузырьков пара в зонах пониженного давления (обычно у входа на лопатки) с их последующим схлопыванием в зоне повышенного давления. Микровзрывы при схлопывании пузырьков создают колоссальные точечные давления, способные за короткий срок разрушить металл рабочего колеса.
Для предотвращения кавитации необходимо соблюдение условия: NPSHa > NPSHr.
NPSHr (требуемый кавитационный запас) — это характеристика самого насоса, определяемая заводом-изготовителем. NPSHa (располагаемый кавитационный запас) — это параметр системы, который рассчитывает инженер-проектировщик. Он зависит от давления в резервуаре, высоты расположения насоса относительно уровня жидкости, температуры среды и потерь на трение во всасывающем трубопроводе. Грамотный расчет всасывающей линии — залог безаварийной работы всей насосной станции.
Заключение: Инженерный подход к интеграции оборудования
Центробежный насос — это надежный и эффективный инструмент, если его выбор подкреплен глубоким анализом гидравлических процессов. Для проектировщика важно не просто подобрать агрегат по требуемому расходу, но и учесть динамику изменения параметров системы, возможные переходные процессы и физико-химические свойства среды. Системный подход к анализу кавитационного запаса, правильный выбор типа уплотнений и материалов проточной части позволяют минимизировать эксплуатационные расходы и исключить внеплановые простои производства. В конечном итоге, долговечность насосного оборудования закладывается еще на этапе чертежей и расчетных схем, где понимание фундаментальных принципов центробежной силы трансформируется в эффективное инженерное решение.
