Геометрия и массогабаритные параметры мотопомп: инженерный подход к выбору и интеграции оборудования
В процессе проектирования временных гидротехнических сооружений, систем пожаротушения или узлов перекачки технологических жидкостей, физические параметры оборудования играют не менее важную роль, чем его гидравлические характеристики. Для главного инженера или проектировщика размеры мотопомпы являются определяющим фактором при расчете полезной площади машинного зала, планировании логистических операций и определении типа фундамента или мобильного шасси. Игнорирование габаритных нюансов на этапе проектирования приводит к необоснованному увеличению эксплуатационных расходов и сложностям при проведении регламентного технического обслуживания.
Классификация оборудования по габаритным группам и типу привода
Габариты автономных насосных агрегатов напрямую коррелируют с типом используемого двигателя внутреннего сгорания и конструкцией насосной части. В инженерной практике принято разделять оборудование на три основные категории. Малосильные установки, оснащенные двухтактными двигателями, отличаются предельной компактностью. Их линейные размеры редко превышают 400-500 мм по длинной стороне, что позволяет интегрировать их в ограниченные пространства передвижных лабораторий или малых сервисных автомобилей. Однако их производительность ограничена, что сужает сферу применения до бытовых или вспомогательных нужд.
Среднеразмерные установки, работающие на четырехтактных бензиновых двигателях, представляют собой наиболее распространенный класс оборудования. Габариты мотопомп данного типа варьируются в пределах 500–700 мм в длину и 400–550 мм в высоту. Вес таких агрегатов составляет от 25 до 50 кг, что требует наличия защитной трубчатой рамы, выполняющей роль демпфера и несущего каркаса. Для проектировщика важно учитывать, что рама не только защищает компоненты, но и определяет минимальный «футпринт» — площадь, занимаемую устройством на объекте.

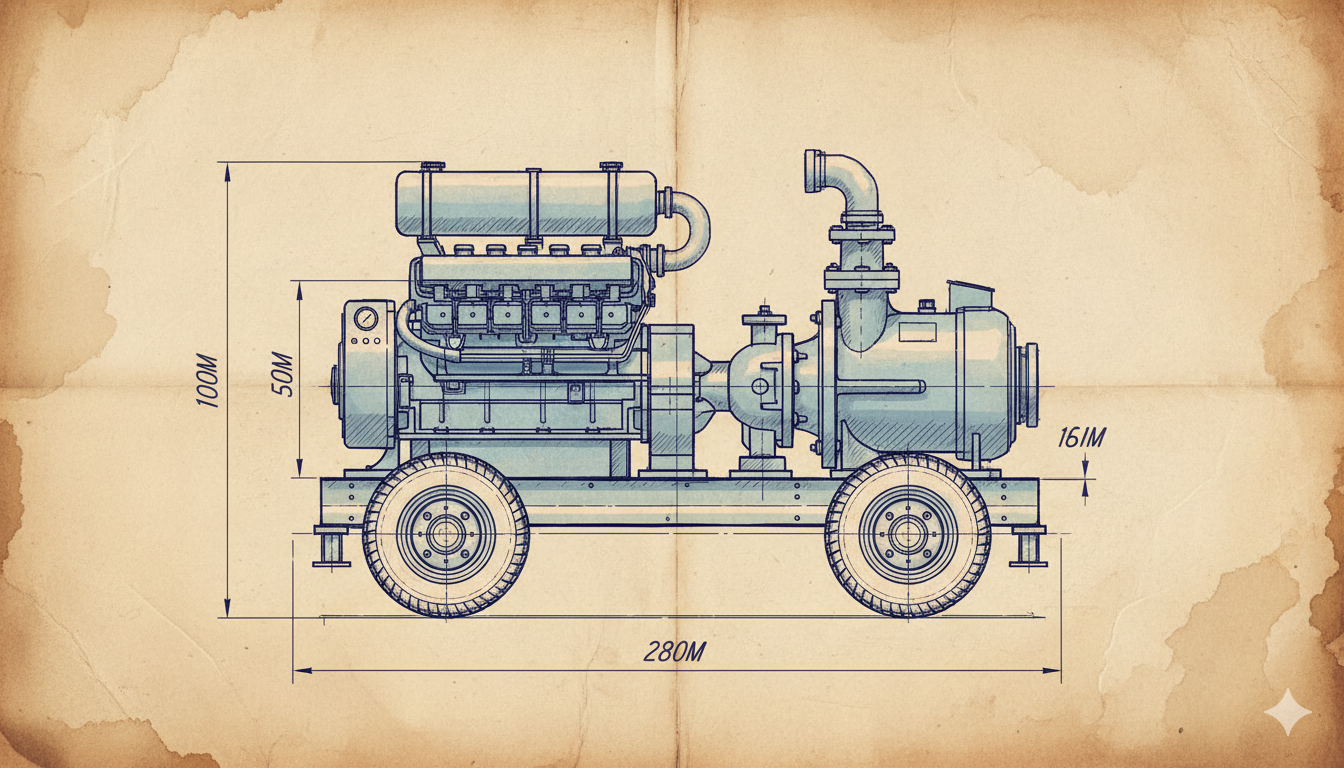

Тяжелые дизельные агрегаты промышленного назначения характеризуются значительными массогабаритными показателями. Из-за конструктивных особенностей дизельных ДВС, требующих массивного блока цилиндров для выдерживания высокой степени сжатия, длина таких установок может достигать 1000–1500 мм. Вес промышленной мотопомпы нередко превышает 100–150 кг, что переводит её из разряда переносного оборудования в категорию стационарных или прицепных установок.
Влияние гидравлического узла на общие размеры установки
Технические характеристики насосной части, в частности диаметр входного и выходного патрубков, оказывают прямое влияние на общую геометрию системы. Мотопомпы с диаметром патрубков 50 мм (2 дюйма) и 80 мм (3 дюйма) имеют стандартные компоновочные решения. Однако при переходе к высоконапорным моделям или агрегатам для перекачки сильнозагрязненных сред с включениями (шламовые помпы), объем улитки насоса существенно увеличивается. Размеры корпуса насоса в таких моделях могут составлять до 40% от общего объема всей установки.
При проектировании систем обвязки необходимо закладывать дополнительные допуски на радиусы изгиба всасывающих и напорных рукавов. Несмотря на то, что сама помпа может иметь компактные размеры, зона отчуждения для корректного подвода коммуникаций может в два-три раза превышать габариты рамы. Проектировщику следует учитывать вылет патрубков за пределы защитного каркаса, который у профессиональных моделей может составлять от 50 до 120 мм с каждой стороны.
Масса оборудования и вопросы статической устойчивости
Вес мотопомпы является критическим параметром при расчете вибрационных нагрузок. В технической документации обычно указывается «сухой вес», который не включает в себя массу топлива, масла и, что наиболее важно, массу перекачиваемой жидкости, находящейся в улитке насоса в рабочем состоянии. Для агрегатов мощностью свыше 10 кВт разница между сухим и эксплуатационным весом может достигать 15–20%. Это необходимо учитывать при выборе виброопор или проектировании временных настилов.
Высокий центр тяжести дизельных установок требует особого внимания к подготовке площадки. Неровности грунта или недостаточная жесткость основания при работе на максимальных оборотах могут привести к смещению агрегата вследствие резонансных колебаний. В профессиональном проектировании для компенсации этого эффекта используются анкерные крепления рамы к бетонному основанию или установка на специализированные салазки с расширенной базой.
Интеграция в технологические процессы: требования к размещению
При разработке чертежей размещения оборудования в закрытых помещениях или контейнерах, инженер обязан руководствоваться не только габаритами самого устройства, но и требованиями к зонам обслуживания. Минимальное расстояние от ограждающих конструкций до узлов мотопомпы должно обеспечивать беспрепятственный доступ к воздушному фильтру, свече зажигания (для бензиновых моделей), маслозаливной горловине и сливному отверстию картера.
Особое внимание уделяется системе отвода выхлопных газов. Глушитель, являясь наиболее нагреваемым элементом, требует соблюдения противопожарных разрывов. В среднем, безопасная дистанция от глушителя до легковоспламеняющихся материалов должна составлять не менее 1,5 метров, либо необходимо проектировать систему принудительного удаления газов с использованием гибких термостойких адаптеров, что также увеличивает габаритную сложность монтажа.
Для обеспечения эффективной работы и долговечности оборудования, проектировщик должен учитывать следующие аспекты при анализе размерных характеристик:
-
Соответствие габаритов пропускной способности: проверка адекватности размеров входных отверстий расчетному дебиту жидкости.
-
Логистические коридоры: расчет ширины дверных проемов и поворотов коридоров с учетом габаритов рамы и выступающих рычагов управления.
-
Вентиляционные зазоры: обеспечение свободного пространства (не менее 500 мм с каждой стороны) для эффективного воздушного охлаждения двигателя.
-
Зона оператора: выделение пространства для безопасного ручного запуска (амплитуда движения рукоятки стартера) и контроля приборов.
-
Модульность: возможность объединения нескольких агрегатов в каскад с учетом минимально допустимых расстояний между ними для исключения взаимного перегрева.
Материалы корпуса и их влияние на весовые показатели
Технический прогресс в области материаловедения позволяет современным производителям оптимизировать вес и размеры мотопомп без потери прочностных характеристик. Использование литого алюминия для корпусов насосов вместо традиционного чугуна позволяет снизить массу установки на 25–30%. Однако для работы с абразивными средами (песок, гравий) чугунные корпуса остаются безальтернативными из-за их износостойкости, что неизбежно ведет к утяжелению конструкции.
Для главного инженера важно понимать, что облегченные модели с пластиковыми элементами корпуса допустимы только в мобильных установках кратковременного действия. В стационарных системах предпочтение отдается стальным сварным рамам с антикоррозийным покрытием, толщина стенок которых напрямую влияет на долговечность агрегата в условиях агрессивной среды или высокой влажности.
Заключение для инженерно-технического персонала
Выбор мотопомпы по размерным и весовым критериям — это задача поиска баланса между мобильностью и эксплуатационной надежностью. Детальный анализ габаритов позволяет избежать критических ошибок при компоновке насосных станций и гарантирует соблюдение норм охраны труда и промышленной безопасности. При подготовке спецификаций рекомендуется всегда запрашивать у поставщика детальные чертежи в формате CAD, чтобы точно интегрировать оборудование в общую трехмерную модель объекта. Тщательный учет каждого сантиметра и килограмма на этапе проектирования является залогом бесперебойной работы системы в реальных условиях эксплуатации.
