Трубопроводная обвязка насосных станций: инженерный анализ материалов, гидравлических параметров и критериев надежности
Проектирование насосной станции (НС) — это комплексная инженерная задача, где выбор трубопроводной системы определяет не только капитальные затраты, но и эксплуатационную живучесть всего объекта. Ошибки на этапе подбора материалов или неверный расчет диаметров приводят к кавитационным процессам, преждевременному износу торцевых уплотнений насосов и неоправданным потерям напора. Для главного инженера или проектировщика трубопровод является не просто транспортной магистралью, а динамической системой, взаимодействующей с оборудованием в условиях переменных нагрузок и гидроударов.

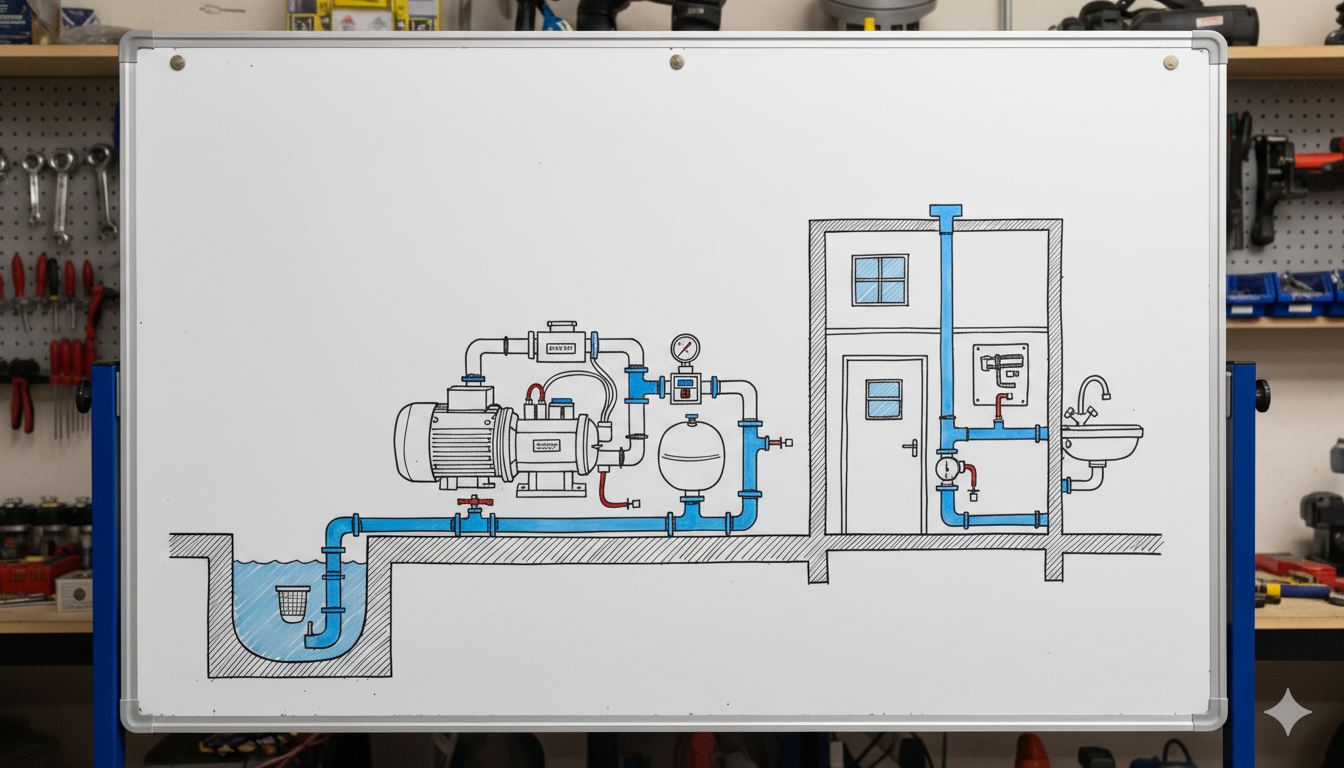

Гидравлические требования к всасывающей и напорной линиям
При подборе труб для насосной станции критически важно разделять подходы к проектированию всасывающего и напорного участков. Всасывающий трубопровод является наиболее уязвимым узлом. Его диаметр практически всегда принимается на один-два типоразмера больше, чем диаметр входного патрубка самого насоса. Это обусловлено необходимостью минимизации гидравлических потерь для обеспечения требуемого кавитационного запаса (NPSH). Если сопротивление на входе окажется выше расчетного, возникнет падение давления ниже точки кипения жидкости, что приведет к эрозии рабочего колеса.
Напорный трубопровод проектируется исходя из экономической целесообразности и допустимых скоростей движения среды. Слишком малый диаметр увеличивает потери на трение, что заставляет выбирать более мощные электродвигатели и повышает удельный расход электроэнергии. Слишком большой диаметр ведет к удорожанию запорной арматуры и опорных конструкций. В инженерной практике принято ориентироваться на рекомендуемые скорости: для всасывающих линий — 0,7–1,5 м/с, для напорных — 1,5–2,5 м/с. Превышение этих значений в промышленных условиях допускается только при обосновании кратковременности режимов работы.
Сравнительный анализ материалов: технический выбор
Выбор материала труб зависит от химического состава перекачиваемой среды, температурного режима и рабочего давления (PN). В современной промышленной практике рассматриваются четыре основных варианта, каждый из которых имеет свои эксплуатационные границы.
Стальные электросварные и бесшовные трубы остаются стандартом для магистральных насосных станций высокого давления и систем пожаротушения. Их главное преимущество — высокая механическая прочность и минимальный коэффициент линейного расширения. При работе с вибрационными нагрузками сталь демонстрирует предсказуемую усталостную прочность. Однако коррозионная активность требует обязательного применения защитных покрытий или использования легированных (нержавеющих) сталей, что существенно увеличивает сметную стоимость объекта.
Высокопрочный чугун с шаровидным графитом (ВЧШГ) часто применяется в станциях первого и второго подъема систем водоснабжения. Трубы из ВЧШГ сочетают в себе коррозионную стойкость чугуна и пластичность стали. Благодаря внутреннему цементно-песчаному покрытию (ЦПП), такие трубы сохраняют гидравлические характеристики на протяжении десятилетий, не подвергаясь зарастанию. Однако их применение ограничено сложностью монтажа в стесненных условиях машинных залов из-за значительного веса и раструбных соединений.
Полиэтилен низкого давления (ПНД/PE100) активно вытесняет металл в технологических схемах с давлением до 1,6 МПа. Основные аргументы в пользу ПНД — абсолютная коррозионная стойкость и гладкость внутренних стенок (коэффициент шероховатости значительно ниже, чем у стали). При проектировании обвязки из ПНД важно учитывать параметр SDR (соотношение диаметра к толщине стенки). Для насосных станций рекомендуется использовать трубы с запасом по давлению, так как полимеры чувствительны к резким скачкам давления при пуске насосов. Ключевым недостатком является высокий коэффициент термического расширения, что требует установки компенсаторов и жесткой фиксации опор.
Нержавеющая сталь (AISI 304, 316) применяется на объектах пищевой, химической промышленности и в блочно-модульных станциях повышения давления. Это наиболее долговечный материал, обеспечивающий чистоту среды и эстетичность монтажа. Основной ограничивающий фактор — высокая стоимость и требования к квалификации сварщиков (сварка в среде аргона).
Критерии выбора труб в зависимости от условий эксплуатации:
-
Рабочее давление и гидроудары: Для систем с частыми пусками и остановками предпочтительны сталь или ВЧШГ, способные выдерживать кратковременные пики давления без деформации.
-
Химическая агрессивность среды: При перекачке стоков или минерализованных вод оптимальным выбором становятся полимерные трубы или нержавеющая сталь.
-
Температурный режим: При температуре среды выше +40°C использование стандартного полиэтилена требует пересчета рабочего давления в сторону понижения, в таких случаях надежнее использовать сталь.
-
Вибрационные нагрузки: В местах присоединения к насосным агрегатам необходимо использовать гибкие вставки (вибровставки), независимо от материала трубопровода, чтобы исключить передачу напряжений на корпус насоса.
-
Сложность конфигурации: В стесненных условиях машинных залов стальные трубы позволяют выполнить более компактную обвязку за счет использования крутоизогнутых отводов и сварных соединений.
Методология подбора диаметра и расчетные нюансы
Профессиональный подбор диаметра трубы начинается с определения расчетного расхода (Q). Важно понимать, что внутренний диаметр трубы (Dвн) — это не то же самое, что номинальный диаметр (DN). Например, для стальной трубы DN150 внутренний просвет может составлять 151 мм, а для ПНД трубы того же диаметра с SDR11 — всего 122 мм из-за толщины стенки. Игнорирование толщины стенки полимерных труб — классическая ошибка, приводящая к заужению сечения и перегрузке насоса.
Для минимизации эксплуатационных затрат рекомендуется проводить технико-экономическое сравнение. Увеличение диаметра на один шаг снижает потери напора пропорционально пятой степени изменения диаметра. Это означает, что небольшое вложение в более широкую трубу окупается за 1,5–2 года эксплуатации за счет экономии электроэнергии. Также следует учитывать шероховатость: старая стальная труба имеет коэффициент эквивалентной шероховатости до 1,0–1,5 мм, в то время как у ПНД этот показатель стабильно держится на уровне 0,01–0,05 мм на протяжении всего срока службы.
Технические аспекты монтажа и защиты системы
При обвязке насосной станции особое внимание уделяется узлам крепления. Трубопровод не должен передавать свой вес на фланцы насоса. Для этого используются скользящие и неподвижные опоры, рассчитанные на восприятие усилий от внутреннего давления и массы жидкости. В местах прохода через стены машинного зала обязательно применение гильз с эластичной набивкой для предотвращения передачи вибраций на конструктив здания.
Защита от гидроударов — еще один критический аспект. При внезапном отключении электроэнергии столб жидкости в напорном трубопроводе устремляется обратно. Обратные клапаны должны подбираться с учетом времени закрытия. В длинных магистралях целесообразна установка гасителей гидроударов или расширительных мембранных баков. Если используются пластиковые трубы, расчет на гидроудар должен быть выполнен с особой тщательностью, так как модуль упругости полимера отличается от металла, что меняет скорость распространения ударной волны.
Завершающим этапом выбора является проверка на соответствие нормативной документации (СП 31.13330.2012 для водоснабжения, СП 30.13330.2020 для внутренних систем). Каждое решение должно быть подтверждено гидравлическим расчетом, учитывающим не только прямые участки, но и местные сопротивления: колена, тройники, переходы и запорную арматуру. Только комплексный подход, сочетающий знание материаловедения и законов гидравлики, позволяет создать надежную и энергоэффективную насосную станцию, способную отработать расчетный жизненный цикл без аварийных остановок.
