Технический регламент настройки пневмогидроаккумуляторов: методология расчета и коррекции давления воздуха в насосных станциях
Эффективность функционирования водопроводных насосных станций (ВНС) и систем поддержания давления на промышленных объектах напрямую коррелирует с корректностью настройки расширительных баков. Для главного инженера или проектировщика понимание физики процессов, протекающих внутри гидроаккумулятора, является критически важным, так как ошибки в расчетах приводят к преждевременному износу торцевых уплотнений, кавитационным повреждениям и выходу из строя автоматики из-за избыточной частоты пусков электродвигателя.
Физика взаимодействия сред: зачем необходимо избыточное давление воздуха
Гидроаккумулятор в составе насосной станции выполняет две ключевые функции: демпфирование гидроударов при пуске/остановке агрегатов и создание резервного объема воды под давлением для минимизации числа включений насоса. Воздушная камера, отделенная от теплоносителя или воды эластичной мембраной (EPDM или Butyl), выступает в роли демпфера. Поскольку вода практически несжимаема, именно сжатый воздух аккумулирует энергию, необходимую для поддержания стабильного напора в системе.
Некорректная настройка воздушной подушки нивелирует полезный объем бака. Если давление воздуха слишком высокое, мембрана блокирует входной патрубок, и бак перестает участвовать в работе системы. При недостаточном давлении мембрана чрезмерно растягивается, соприкасаясь со стенками корпуса, что ведет к ее механическому повреждению и усталостной деформации материала.
Методология расчета оптимальных показателей давления
Для определения целевого значения давления воздуха в пустом баке (без воды) используется базовая инженерная формула, привязанная к порогу включения насоса (P-start). В профессиональной среде проектировщиков принято придерживаться правила: давление воздуха должно составлять 90% от давления включения насоса. Математически это выражается как P-air = P-start * 0,9. Например, если автоматика настроена на запуск насосного агрегата при падении давления в системе до 3 бар, то в воздушной камере гидроаккумулятора должно быть зафиксировано 2,7 бар.
Однако при проектировании высотных объектов или систем с большой протяженностью магистралей необходимо учитывать статический напор. Если гидроаккумулятор расположен в нижней точке системы, давление воздуха в нем не должно быть ниже статического давления столба воды (высота от бака до верхней точки водоразбора в метрах, деленная на 10). В противном случае вода под действием гравитации заполнит бак полностью, вытеснив воздушный резерв, что сделает невозможным компенсацию динамических колебаний.
Влияние дифференциала давления на ресурс оборудования
Разница между давлением включения (P-start) и выключения (P-stop) насоса, называемая гистерезисом, обычно составляет 1,5–2,5 бар для промышленных систем. Чем больше этот диапазон, тем больше полезный объем воды в баке, но тем выше нагрузка на мембрану. Оптимальная настройка требует баланса: давление воздуха должно быть достаточно высоким, чтобы выталкивать воду из бака до момента срабатывания реле давления, но не настолько, чтобы вызывать прерывистость потока (пульсацию) в точках водоразбора непосредственно перед включением насоса.
Протокол выполнения работ по настройке и проверке системы

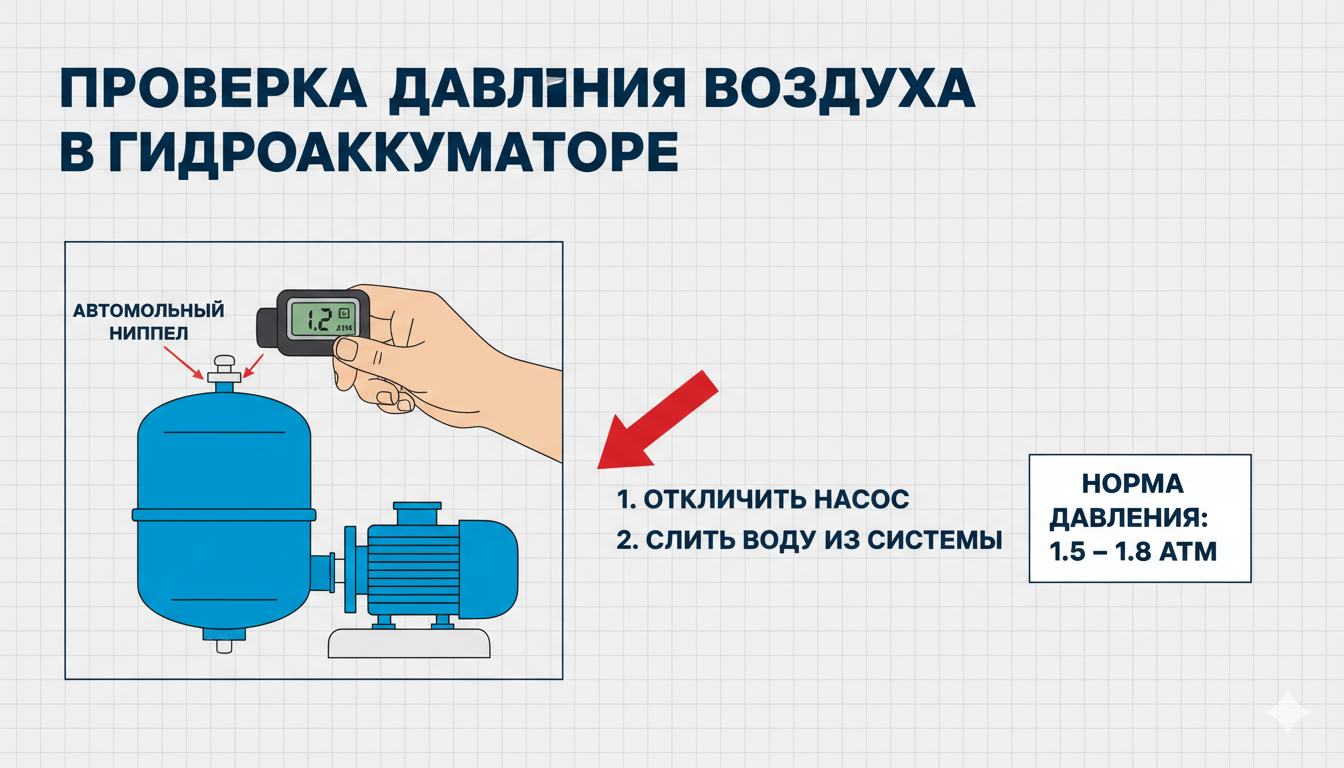

Техническое обслуживание насосной станции требует строгого соблюдения последовательности действий. Проверка давления воздуха «на горячую», то есть при заполненной водой системе, является грубой профессиональной ошибкой, так как манометр в этом случае покажет текущее давление воды, а не фактический подпор воздушной камеры. Для получения достоверных данных и корректной пусконаладки инженерный персонал должен следовать регламентированному алгоритму.
-
Полное обесточивание насосных агрегатов для предотвращения несанкционированного пуска в процессе сервисных работ.
-
Изоляция гидроаккумулятора от основной магистрали с помощью запорной арматуры (если предусмотрено проектом) и полный слив воды из бака через дренажный кран до нулевой отметки на манометре.
-
Замер давления в воздушном ниппеле с помощью поверенного манометра; при необходимости — подкачка компрессором или стравливание излишков воздуха до расчетного значения (P-start минус 10%).
-
Проверка герметичности золотника и целостности мембраны (отсутствие воды при нажатии на ниппель свидетельствует о сохранности разделительной оболочки).
-
Постепенное заполнение системы водой и калибровка порогов срабатывания реле давления или датчиков частотного преобразователя.
Важное замечание для главных инженеров: при использовании частотно-регулируемого привода (ЧРП) требования к настройке бака меняются. Поскольку ЧРП поддерживает константное давление, роль гидроаккумулятора сводится к компенсации микроутечек и защите от гидроударов. В таких системах давление воздуха устанавливается на уровне 70% от рабочего давления системы, что обеспечивает минимальный, но необходимый запас демпфирующей способности.
Последствия эксплуатации при некорректных параметрах
Систематический перегрев обмоток электродвигателя — прямое следствие низкого давления воздуха в баке. При малом объеме воздушной подушки насос переходит в режим «тактования», когда количество циклов пуска-остановки превышает допустимые нормы (для многих промышленных насосов это не более 15–20 раз в час). Каждый пуск сопровождается пусковыми токами, превышающими номинальные в 5–7 раз, что ведет к деградации изоляции и выходу из строя дорогостоящего оборудования.
С другой стороны, избыточное давление воздуха (выше P-start) приводит к возникновению «провалов» в системе. В момент, когда бак полностью опорожняется, а давление воды еще не опустилось до порога включения насоса, потребители сталкиваются с кратковременным прекращением подачи воды. В промышленных процессах, требующих непрерывного охлаждения или прецизионного дозирования, такие скачки могут привести к браку продукции или аварийной остановке технологической линии.
Температурная коррекция и сезонное обслуживание
Не стоит забывать о температурном расширении газов. Если насосная станция расположена в неотапливаемом помещении или в кессоне, сезонные колебания температуры воздуха на 20–30 градусов могут изменить давление в баке на 0,3–0,5 бар. Профессиональный стандарт эксплуатации подразумевает проверку давления в гидроаккумуляторе не реже двух раз в год — перед началом отопительного сезона и после его завершения. Для систем ГВС (горячего водоснабжения) расчет давления производится с учетом максимальной температуры теплоносителя, так как расширение воды в этом случае значительно интенсивнее.
Заключение для технического аудита
Для обеспечения расчетного срока службы насосной станции (10–15 лет) давление воздуха в гидроаккумуляторе должно быть объектом постоянного мониторинга. Проектировщикам рекомендуется закладывать в спецификации установку манометров не только на водяную, но и на воздушную линию бака (в случае использования крупных промышленных сосудов под давлением). Главным инженерам предприятий целесообразно внедрить в карты ТО обязательный пункт о проверке давления воздуха «на сухую», что позволит избежать 90% типичных поломок автоматики и гидравлической части насосов.
Правильно настроенная насосная станция работает плавно, без резких скачков давления и избыточного шума. Точное соблюдение дельты между воздушным подпором и точкой старта насоса — это единственный способ гарантировать гидравлическую стабильность объекта и энергетическую эффективность инженерных систем.
