Геометрия напора и гидравлические потери: как точно рассчитать высоту подъема насосной станции для промышленного объекта
Проектирование систем водоснабжения и водоотведения на промышленных предприятиях требует от инженера не просто выбора оборудования по каталогу, а глубокого понимания гидравлических процессов. Одним из наиболее критических параметров, определяющих энергоэффективность и долговечность системы, является высота подъема насосной станции. В инженерной практике этот термин часто отождествляют с полным напором, который должен развивать агрегат для преодоления всех видов сопротивлений в сети. Ошибка в расчетах на этом этапе ведет либо к кавитационному разрушению рабочих колес, либо к неоправданному завышению капитальных затрат и эксплуатационных расходов из-за работы оборудования вне зоны оптимального КПД.
Составляющие полного напора: от геометрической отметки до динамических потерь
Для главного инженера важно понимать, что требуемая высота подъема — это не только разница отметок между уровнем забора воды и точкой излива. Это комплексный показатель, суммирующий статические и динамические нагрузки. Статическая составляющая определяется исключительно геометрией объекта: разностью высот между нижним и верхним расчетными уровнями жидкости. Однако в сложных промышленных схемах, где протяженность трубопроводов исчисляется сотнями метров, решающее значение приобретают потери на трение и местные сопротивления.
Динамические потери зависят от квадрата скорости движения жидкости, шероховатости внутренних стенок труб и вязкости перекачиваемой среды. При расчете высоты подъема необходимо учитывать старение трубопроводов. Со временем коэффициент шероховатости стальных труб увеличивается из-за коррозии и отложений, что приводит к росту гидравлического сопротивления. Проектировщик обязан закладывать этот запас, чтобы через 5–10 лет эксплуатации насосная станция продолжала обеспечивать требуемый расход без модернизации всей системы.
Методология инженерного расчета: формула и переменные
Определение требуемого напора (H) базируется на классическом уравнении Бернулли. В упрощенном виде для нужд проектирования формула выглядит следующим образом: H = Hст + Σhw + Pсвоб. Здесь каждый элемент несет строго определенную физическую нагрузку, которую нельзя игнорировать при подборе насосных агрегатов.
-
Hст (Геометрическая высота) — разность вертикальных отметок между уровнем жидкости в источнике и наивысшей точкой системы или диктующим потребителем.
-
Σhw (Суммарные потери напора) — сумма линейных потерь по длине трубопровода и потерь в местных сопротивлениях (задвижки, обратные клапаны, колена, сужения).
-
Pсвоб (Свободный напор) — избыточное давление, которое необходимо обеспечить на выходе из системы для корректной работы технологического оборудования или сантехнических приборов.
-
Запас на кавитацию — критически важный параметр для насосов, работающих в режиме всасывания, предотвращающий закипание жидкости в зоне пониженного давления.
Особое внимание следует уделять расчету местных сопротивлений. На крупных насосных станциях узлы обвязки могут создавать значительное падение давления. Использование современных дисковых затворов с малым гидравлическим сопротивлением вместо стандартных задвижек позволяет снизить требуемую высоту подъема на несколько метров, что в масштабах предприятия выливается в существенную экономию электроэнергии.
Влияние всасывающей линии и кавитационный запас (NPSH)

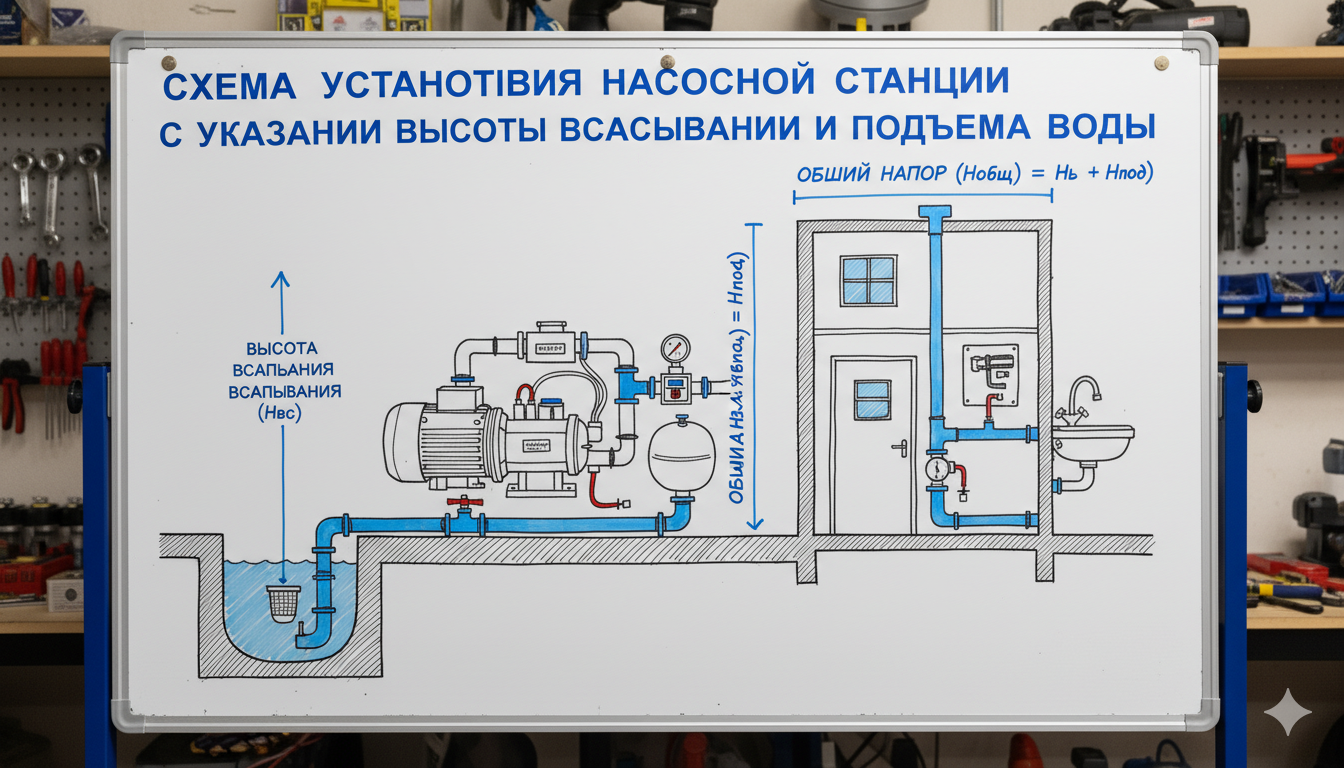

Для проектировщика высота подъема неразрывно связана с условиями на входе в насос. Существует понятие допустимой высоты всасывания, которая физически ограничена атмосферным давлением и упругостью паров жидкости. Если расчетная высота подъема предполагает установку насоса выше уровня воды, необходимо проводить тщательный расчет NPSH (Net Positive Suction Head). Несоответствие имеющегося кавитационного запаса системы требуемому значению насоса приведет к возникновению кавитационных каверн, вибрации и преждевременному выходу оборудования из строя.
В условиях промышленных предприятий, где температура перекачиваемой среды может быть повышенной, риск кавитации возрастает. При росте температуры увеличивается давление насыщенных паров, что резко снижает допустимую высоту всасывания. В таких случаях инженеры часто прибегают к схеме с подпором, размещая насосную станцию в заглубленном машинном зале, чтобы обеспечить положительное давление на входе.
Подбор оборудования: сопоставление характеристик насоса и сети
После определения расчетной высоты подъема наступает этап выбора конкретной модели насоса. Главная задача здесь — совместить характеристику насоса (Q-H кривая) с характеристикой трубопроводной сети. Точка пересечения этих графиков называется рабочей точкой. Идеальным считается вариант, когда рабочая точка находится в зоне максимального КПД насоса.
Главный инженер должен учитывать, что характеристика сети не является статичной. Изменение уровня воды в резервуаре или открытие дополнительных ветвей водопотребления меняет кривую системы. Поэтому современные насосные станции проектируются с использованием частотно-регулируемых приводов (ЧРП). Это позволяет динамически изменять высоту подъема, подстраиваясь под текущие нужды предприятия без дросселирования потока задвижками, которое является крайне неэффективным способом регулирования.
Эксплуатационные риски при некорректном определении параметров
Завышение расчетной высоты подъема «на всякий случай» — распространенная ошибка, имеющая негативные последствия. Если насос развивает избыточный напор, его рабочая точка смещается вправо по характеристике, в область больших расходов. Это приводит к перегрузке электродвигателя и работе в зоне низкого КПД. В худшем случае насос может выйти за пределы допустимого диапазона эксплуатации, что чревато кавитацией даже при достаточном подпоре.
С другой стороны, недооценка потерь напора приведет к тому, что система просто не выдаст требуемый расход. Для промышленного объекта это может означать остановку технологической линии или нарушение норм пожарной безопасности. Поэтому при расчете высоты подъема важно использовать актуальные справочные данные по коэффициентам шероховатости труб и учитывать все элементы арматуры, включая контрольно-измерительные приборы, установленные на линии.
Профессиональное проектирование насосной станции подразумевает вариантный анализ. Опытный инженер всегда рассмотрит возможность увеличения диаметра трубопровода для снижения динамических потерь. Несмотря на рост капитальных вложений в закупку труб, снижение требуемой высоты подъема позволяет использовать менее мощные двигатели и значительно сократить операционные расходы на весь жизненный цикл системы. В конечном итоге, грамотный расчет высоты подъема — это баланс между стоимостью материалов и стоимостью потребляемых киловатт-часов.
