Проектирование и расчет производительности насосных станций: от гидравлических параметров до эксплуатационной эффективности
Определение расчетного расхода воды или иной технологической жидкости является отправной точкой при проектировании любой насосной станции (НС), будь то объект водоснабжения, водоотведения или промышленного назначения. Ошибка на этапе детерминации этого параметра неизбежно ведет к некорректному подбору оборудования, что выражается либо в избыточных капитальных затратах при завышении мощностей, либо в неспособности системы обеспечить пиковые потребности предприятия. Для главного инженера или проектировщика расход насосной станции — это не статичная величина, а динамический показатель, зависящий от конфигурации сети, характеристик перекачиваемой среды и режимов потребления.
Методология определения расчетного расхода
В инженерной практике принято разделять расходы на среднесуточные, максимальные часовые и секундные. Для проектирования машинного зала НС ключевое значение имеет максимальный секундный расход, так как именно на него рассчитывается пропускная способность трубопроводной арматуры и мощность силовых агрегатов. При расчете учитывается коэффициент неравномерности, который варьируется в зависимости от специфики объекта. В промышленном секторе этот показатель жестко привязан к технологическому регламенту, где потребление воды может быть дискретным или непрерывным.

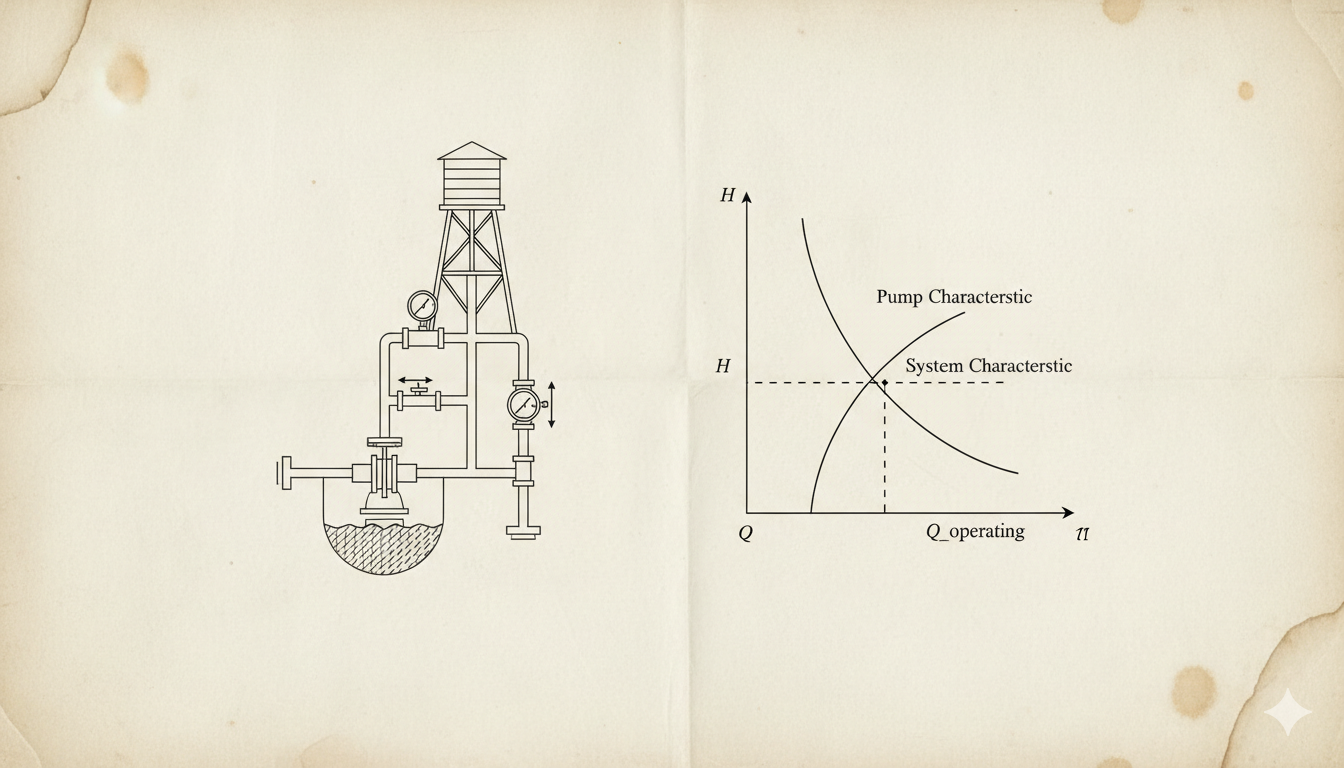

Важным аспектом является расчет требуемого напора, который неразрывно связан с расходом через характеристику системы. Рабочая точка насоса определяется пересечением кривой производительности насосного агрегата и графиком гидравлических сопротивлений трубопровода. При увеличении расхода потери напора в системе растут пропорционально квадрату скорости потока, что требует от инженера детального анализа диаметров трубопроводов для минимизации турбулентности и исключения кавитационных рисков.
Технические факторы, определяющие производительность системы
Производительность насосной станции не является константой и подвержена влиянию множества внешних и внутренних факторов. В первую очередь, это состояние проточной части насосов и внутренних поверхностей трубопроводов. Со временем из-за коррозии или образования отложений шероховатость стенок увеличивается, что приводит к смещению рабочей точки влево по графику — расход падает, а потребляемая мощность может расти из-за снижения КПД агрегата.
Вторым критическим фактором выступает вязкость и плотность перекачиваемой среды. При проектировании станций для нефтехимической отрасли или систем навозоудаления стандартные формулы для воды требуют корректировки. Увеличение вязкости ведет к резкому росту гидравлических потерь и снижению напора, развиваемого насосом, что напрямую сокращает итоговый расход станции. Также нельзя игнорировать допускаемый кавитационный запас (NPSHr). Если давление на входе в насос опускается ниже давления насыщенных паров жидкости при данной температуре, возникает кавитация, разрушающая рабочее колесо и вызывающая падение подачи.
Взаимодействие насосных агрегатов при параллельной работе
Для обеспечения требуемого расхода в крупномасштабных проектах часто применяется параллельное включение нескольких насосов. Однако суммарный расход двух идентичных насосов, работающих на общую магистраль, никогда не будет равен удвоенной производительности одного насоса. Это обусловлено крутизной характеристики трубопровода: при увеличении подачи возрастает сопротивление сети, и каждый насос начинает работать с меньшей индивидуальной производительностью, но при большем напоре.
Проектировщику необходимо строить суммарную характеристику насосов и накладывать ее на характеристику системы. Только такой подход позволяет точно определить реальный выходной расход станции в различных режимах (один, два или три работающих агрегата). Ошибки в этом расчете приводят к тому, что добавление очередного насоса в систему практически не дает прироста расхода, а лишь перегревает двигатели и выводит оборудование из зоны оптимального КПД.
Методы регулирования и стабилизации расхода
Современные требования к энергоэффективности исключают использование дросселирования (регулирования задвижкой) как основного метода управления расходом. Этот метод крайне неэкономичен, так как избыточная энергия, развиваемая насосом, попросту гасится сопротивлением арматуры. Наиболее прогрессивным решением является применение преобразователей частоты (ПЧ).
Частотное регулирование позволяет изменять скорость вращения рабочего колеса, тем самым плавно подстраивая расход насосной станции под текущие нужды предприятия. Согласно законам подобия, изменение частоты вращения в два раза приводит к изменению расхода также в два раза, в то время как потребляемая мощность снижается в кубе. Это дает колоссальную экономию электроэнергии при работе станции в режимах с неполной нагрузкой. Кроме того, плавный пуск и остановка агрегатов минимизируют риск возникновения гидроударов, что критически важно для сохранения целостности магистральных трубопроводов.
Ключевые параметры для инженерного анализа производительности
При проведении аудита существующей станции или проектировании новой, инженер должен опираться на комплексный набор данных, который включает не только гидравлические, но и физико-химические показатели среды. Ниже представлены основные аспекты, влияющие на итоговый дебит системы:
-
Геометрический напор: разница высот между уровнем забора жидкости и точкой излива, составляющая статическую часть сопротивления системы.
-
Динамические потери: сопротивление трения в трубах и местные сопротивления (отводы, тройники, обратные клапаны), зависящие от скорости потока.
-
Характеристика насосного агрегата: зависимость напора от подачи (Q-H кривая), определяющая диапазон эффективной работы.
-
Свойства перекачиваемой жидкости: температура, плотность, наличие абразивных включений и газовых фракций.
-
Конфигурация всасывающей линии: диаметр и длина подводящего трубопровода, определяющие условия бескавитационной работы.
Типичные ошибки при расчете расхода и их последствия
Одной из наиболее распространенных ошибок является избыточный запас «на всякий случай». Проектировщики часто суммируют все возможные коэффициенты запаса, что приводит к выбору насоса, рабочая точка которого находится далеко справа от зоны максимального КПД. В результате насос работает с повышенной вибрацией и шумом, а подшипниковые узлы и торцевые уплотнения выходят из строя значительно быстрее нормативного срока.
Другая крайность — игнорирование изменения характеристик сети в будущем. Например, при замене стальных труб на полимерные коэффициент шероховатости снижается, что при неизменных параметрах насоса приведет к увеличению расхода и, возможно, к перегрузке электродвигателя. Главный инженер предприятия должен контролировать соответствие фактических режимов работы паспортным данным оборудования, используя средства автоматизации и диспетчеризации.
Автоматизация контроля расхода сегодня реализуется через установку электромагнитных или ультразвуковых расходомеров, интегрированных в систему АСУ ТП. Это позволяет не только отслеживать текущую производительность в режиме реального времени, но и вести учет наработки оборудования, планировать регламентные работы и оперативно выявлять скрытые утечки или прорывы в сети. Точный учет расхода — это базис для расчета удельного энергопотребления (кВт*ч на кубометр жидкости), что является главным индикатором эффективности работы всей насосной станции.
В завершение следует отметить, что расчет расхода насосной станции — это итерационный процесс, требующий согласования гидравлических возможностей оборудования с технологическими потребностями объекта. Профессиональный подход подразумевает не просто подбор насоса по двум точкам (Q и H), а глубокий анализ поведения системы в различных эксплуатационных сценариях, что гарантирует надежность и экономическую оправданность принятых инженерных решений.
